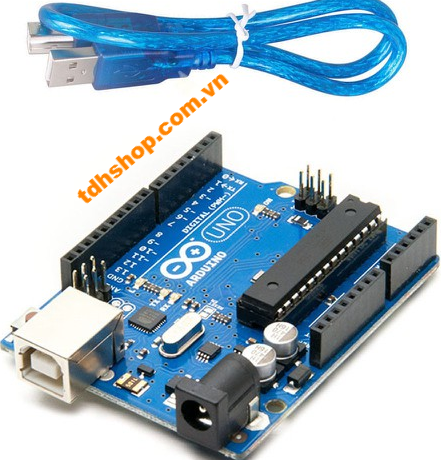

Arduino Uno R3

190.000₫

Nhắc đến dòng mạch Arduino dùng để lập trình và điều khiển đầu tiên cần nhắc tới Arduino uno. Hiện dòng mạch này đã phát triển tới thế hệ thứ 3 (R3). Bạn sẽ bắt đầu đến với Arduino qua thứ này. Bạn cũng có thể lựa chọn Arduino Nano cũng được nhưng theo tôi thì bạn nên chọn cái này.

Thông số kỹ thuật của Arduino Uno r3.

Vi điều khiển sử dụng	ATmega328 (họ 8bit).
Điện áp nguồn nuôi	5V – DC (chỉ được cấp qua cổng USB).
Tần số dao động	16 MHz
Dòng tiêu thụ	30mA
Điện áp vào khuyên dùng	7-12V – DC
Điện áp vào giới hạn	6-20V – DC
Số chân Digital I/O	14 (6 chân PWM)
Số lượng chân Analog	6 (độ phân giải 10bit).
Dòng tối đa trên mỗi chân I/O	30 mA
Dòng ra tối đa (5V)	500 mA
Dòng ra tối đa (3.3V)	50 mA
Bộ nhớ flash	32 KB (ATmega328) với 0.5KB dùng bởi bootloader.
SRAM	2 KB (ATmega328)
EEPROM	1 KB (ATmega328)

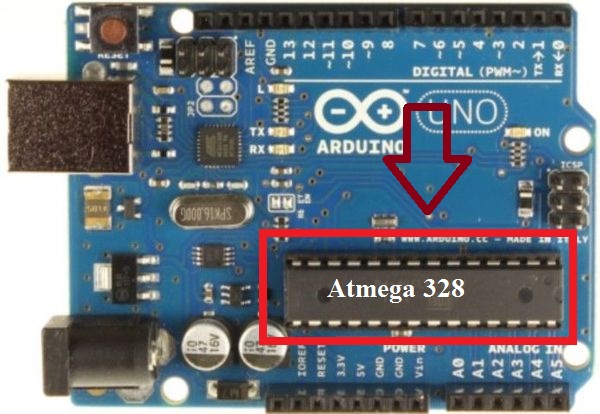

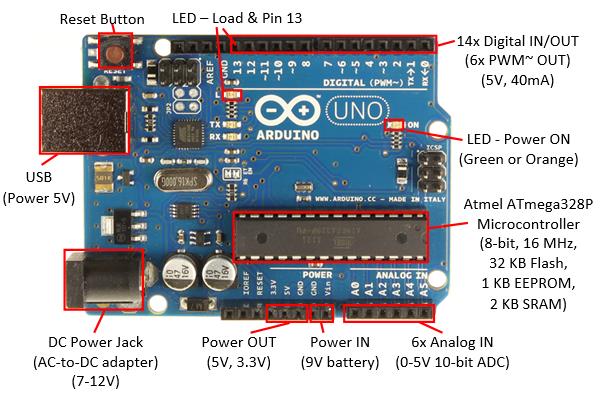

Vi điều khiển Atmega 328 được sử dụng trong Board Arduino Uno R3:

Nguồn Arduino Uno R3:

GND ( - ): cực âm của nguồn điện cấp cho Arduino UNO. Khi bạn dùng các thiết bị sử dụng những nguồn điện riêng biệt thì những chân này phải được nối với nhau.
5V: cấp điện áp 5V đầu ra. Dòng tối đa cho phép ở chân này là 500mA.
3.3V: cấp điện áp 3.3V đầu ra. Dòng tối đa cho phép ở chân này là 50mA.
Vin (Voltage Input): để cấp nguồn ngoài cho Arduino UNO (tốt nhất là nguồn từ 7 - 9 Vdc), bạn nối cực dương của nguồn với chân này và cực âm của nguồn với chân GND.
IOREF: điện áp hoạt động của vi điều khiển trên Arduino UNO có thể được đo ở chân này. Và dĩ nhiên nó luôn là 5V. Mặc dù vậy bạn không được lấy nguồn 5V từ chân này để sử dụng bởi chức năng của nó không phải là cấp nguồn.
RESET: việc nhấn nút Reset trên board để reset vi điều khiển tương đương với việc chân RESET được nối với GND qua 1 điện trở 10KΩ.

Chú ý khi sử dụng arduino:

Arduino UNO không có bảo vệ cắm ngược nguồn vào. Do đó bạn phải hết sức cẩn thận, kiểm tra các cực âm – dương của nguồn trước khi cấp cho Arduino UNO.
Các chân 3.3V và 5V trên Arduino là các chân dùng để cấp nguồn ra cho các thiết bị khác, không phải là các chân cấp nguồn vào. Việc cấp nguồn sai vị trí có thể làm hỏng board.
Cấp nguồn ngoài không qua cổng USB cho Arduino UNO với điện áp dưới 6V có thể làm hỏng board.
Cấp điện áp trên 13V vào chân RESET trên board có thể làm hỏng vi điều khiển ATmega328.
Cường độ dòng điện vào/ra ở tất cả các chân Digital và Analog của Arduino UNO nếu vượt quá 200mA sẽ làm hỏng vi điều khiển.
Cấp điệp áp trên 5.5V vào các chân Digital hoặc Analog của Arduino UNO sẽ làm hỏng vi điều khiển.
Cường độ dòng điện qua một chân Digital hoặc Analog bất kì của Arduino UNO vượt quá 40mA sẽ làm hỏng vi điều khiển. Do đó nếu không dùng để truyền nhận dữ liệu, bạn phải mắc một điện trở hạn dòng.

Bộ nhớ của vi điều khiển trên Arduino Uno R3:

Vi điều khiển Atmega328 tiêu chuẩn cung cấp cho người dùng:

32KB bộ nhớ Flash: những đoạn lệnh bạn lập trình sẽ được lưu trữ trong bộ nhớ Flash của vi điều khiển. Thường thì sẽ có khoảng vài KB trong số này sẽ được dùng cho bootloader nhưng đừng lo, bạn hiếm khi nào cần quá 20KB bộ nhớ này đâu.
2KB cho SRAM (Static Random Access Memory): giá trị các biến bạn khai báo khi lập trình sẽ lưu ở đây. Bạn khai báo càng nhiều biến thì càng cần nhiều bộ nhớ RAM. Tuy vậy, thực sự thì cũng hiếm khi nào bộ nhớ RAM lại trở thành thứ mà bạn phải bận tâm. Khi mất điện, dữ liệu trên SRAM sẽ bị mất.
1KB cho EEPROM (Electrically Eraseble Programmable Read Only Memory): đây giống như một chiếc ổ cứng mini – nơi bạn có thể đọc và ghi dữ liệu của mình vào đây mà không phải lo bị mất khi cúp điện giống như dữ liệu trên SRAM.

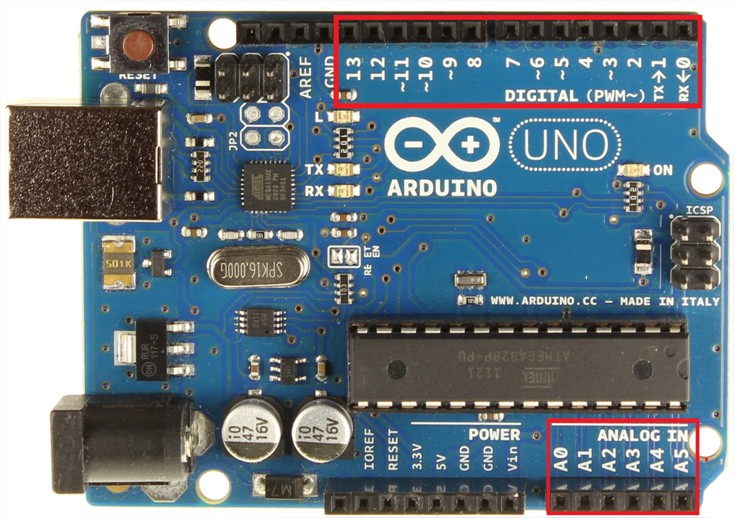

Các chân vào ra trên Arduino Uno R3:

Arduino UNO có 14 chân digital dùng để đọc hoặc xuất tín hiệu. Chúng chỉ có 2 mức điện áp là 0V và 5V với dòng vào/ra tối đa trên mỗi chân là 40mA. Ở mỗi chân đều có các điện trở pull-up từ được cài đặt ngay trong vi điều khiển ATmega328 (mặc định thì các điện trở này không được kết nối).

Một số chân digital có các chức năng đặc biệt như sau:

2 chân Serial: 0 (RX) và 1 (TX): dùng để gửi dữ liệu TTL Serial. Arduino Uno có thể giao tiếp với thiết bị khác thông qua 2 chân này. Kết nối bluetooth thường thấy nói nôm na chính là kết nối Serial không dây. Nếu không cần giao tiếp Serial, bạn không nên sử dụng 2 chân này nếu không cần thiết
Chân PWM (~): 3, 5, 6, 9, 10, và 11: cho phép bạn xuất ra xung PWM với độ phân giải 8bit (giá trị từ 0 → 2⁸-1 tương ứng với 0V → 5V) bằng hàm analogWrite(). Nói một cách đơn giản, bạn có thể điều chỉnh được điện áp ra ở chân này từ mức 0V đến 5V thay vì chỉ cố định ở mức 0V và 5V như những chân khác.
Chân giao tiếp SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Ngoài các chức năng thông thường, 4 chân này còn dùng để truyền phát dữ liệu bằng giao thức SPI với các thiết bị khác.
LED 13: trên Arduino UNO có 1 đèn led màu cam hoặc (kí hiệu chữ L). Khi bấm nút Reset, bạn sẽ thấy đèn này nhấp nháy để báo hiệu. Nó được nối với chân số 13. Khi chân này được người dùng sử dụng, LED sẽ sáng.

Arduino UNO có 6 chân analog (A0 → A5) cung cấp độ phân giải tín hiệu 10bit (0 → 2¹⁰-1) để đọc giá trị điện áp trong khoảng 0V → 5V. Với chân AREF trên board, bạn có thể để đưa vào điện áp tham chiếu khi sử dụng các chân analog. Tức là nếu bạn cấp điện áp 2.5V vào chân này thì bạn có thể dùng các chân analog để đo điện áp trong khoảng từ 0V → 2.5V với độ phân giải vẫn là 10bit.

Arduino UNO có 2 chân A4 (SDA) và A5 (SCL) hỗ trợ giao tiếp I2C/TWI với các thiết bị khác.

Lập trình cho Arduino:

Các thiết bị dựa trên nền tảng Arduino được lập trình bằng ngôn riêng. Ngôn ngữ này dựa trên ngôn ngữ Wiring được viết cho phần cứng nói chung. Và Wiring lại là một biến thể của C/C++. Một số người gọi nó là Wiring, một số khác thì gọi là C hay C/C++. Đội ngũ phát triển Arduino cũng gọi " NGÔN NGỮ ARDUINO". Ngôn ngữ Arduino bắt nguồn từ C/C++ phổ biến hiện nay do đó rất dễ học, dễ hiểu. Nếu học tốt chương trình Tin học 11 thì việc lập trình Arduino sẽ rất dễ thở đối với bạn.

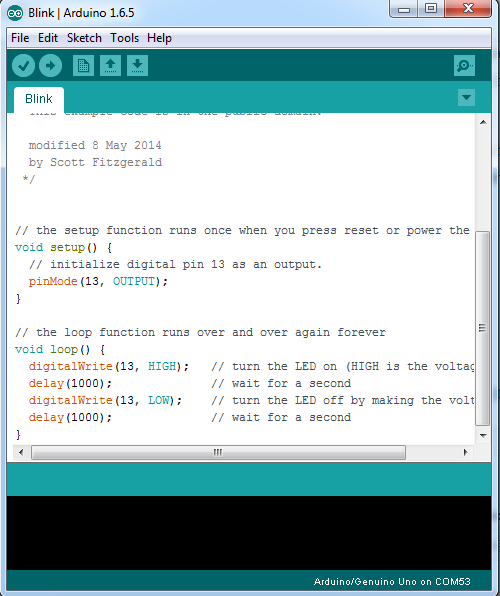

Để lập trình cũng như gửi lệnh và nhận tín hiệu từ mạch Arduino, nhóm phát triển dự án này đã cũng cấp đến cho người dùng một môi trường lập trình Arduino được gọi là Arduino IDE (Intergrated Development Environment).
