350.000₫
Rơ-le là một loại linh kiện điện tử thụ động rất hay gặp trong các ứng dụng thực tế. Khi bạn gặp các vấn đề liên quan đến công suất và cần sự ổn định cao, ngoài ra có thể dễ dàng bảo trì, thì rơ-le chính là cái bạn cần tìm.
Từ rơ-le là từ vay mượn từ tiếng nước ngoài nên trong từ đó không bao hàm ý nghĩa gì nhiều. Vì vậy, ta sẽ không phân tích rơ-le là gì thông qua tên gọi của nó.
Rơ-le là một công tắc (khóa K). Nhưng khác với công tắc ở một chỗ cơ bản, rơ-le được kích hoạt bằng điện thay vì dùng tay người. Chính vì lẽ đó, rơ-le được dùng làm công tắc điện tử! Vì rơ-le là một công tắc nên nó có 2 trạng thái:đóng và mở. "Khi nào nó đóng? Khi nào nó mở? và làm sao thay đổi được trạng thái của nó?,..." đó chính là những câu hỏi mà chúng ta cần tìm kiếm câu trả lời trong bài viết này.
Rơ le kích mức cao
Trên thị trường chúng ta có 2 loại module rơ-le: module rơ-le đóng ở mức thấp (nối cực âm vào chân tín hiệu rơ-le sẽ đóng), module rơ-le đóng ở mức cao (nối cực dương vào chân tín hiệu rơ-le sẽ đóng). Nếu sơ sánh giữa 2 module rơ-le có cùng thông số kỹ thuật thì hầu hết mọi kinh kiện của nó đều giống nhau, chỉ khác nhau ở chỗ cái transistor của mỗi module. Chính vì cái transistor này nên mới sinh ra 2 loại module rơ-le này đấy (có 2 loại transistor là NPN - kích ở mức cao, và PNP - kích ở mức thấp).
Rơ le kích mức thấp
Một module rơ-le được tạo nên bởi 2 linh kiện thụ động cơ bản là rơ-le và transistor, nên module rơ-le có những thông số của chúng. Nói như thế thật phức tạp, nên mình có cách khác và sẽ liệt kê ngay cho bạn ở dưới đây.
+ 10A - 250VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 250V (AC) là 10A.
+ 10A - 30VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 30V (DC) là 10A.
+10A - 125VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 125V (AC) là 10A.
+10A - 28VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 28V (DC) là 10A.
+ SRD-05VDC-SL-C: Hiện điện thế kích tối ưu là 5V.

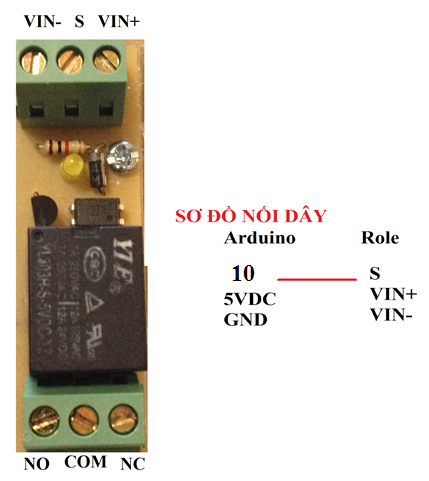

Trong bộ tự học arduino điều khiển rơ le sử dụng module role kích mức cao:
1. Arduino uno r3.
2. Rơ le 1 kênh kích mức cao có opto cách ly.
3. Module thời gian thực DS1307.
4. Màn hình LCD 16x02.
5. I2C cho LCD.
6. Biến trở.
7. Điện trở.
8. LED.
9. Module nút nhấn.
Thực hành trên bộ tự học arduino điều khiển rơ le được tặng tài liệu hướng dẫn học, File Code và nhiều tài liệu hay khác. Giúp bạn điều khiển rơ le một cách dễ dàng nhất, hiển thị lên màn hình LCD16x02, sử dụng module thời gian thực DS1307 vào hẹn giờ đóng ngắt thiết bị và được ứng dụng rất nhiều trong thực tế.
Sử dụng nút nhấn để bật tắt rơle 5VDC
