ĐIỀU KHIỂN THIẾT BỊ BẰNG BLUETOOTH VỚI MODULE HC05 VÀ ARDUINO

Bởi nguyenthanhphi (26/04/2019) 1 Bình luận

Chuẩn bị phần cứng:

• 1 x Arduino Uno  Or Nano
• 1 Module relay 4 kênh mức thấp
• 1 Bluetooth HC05
• Dây cắm test board.
• Nguồn adapter or pin (9 - 12)Vdc, 2A.

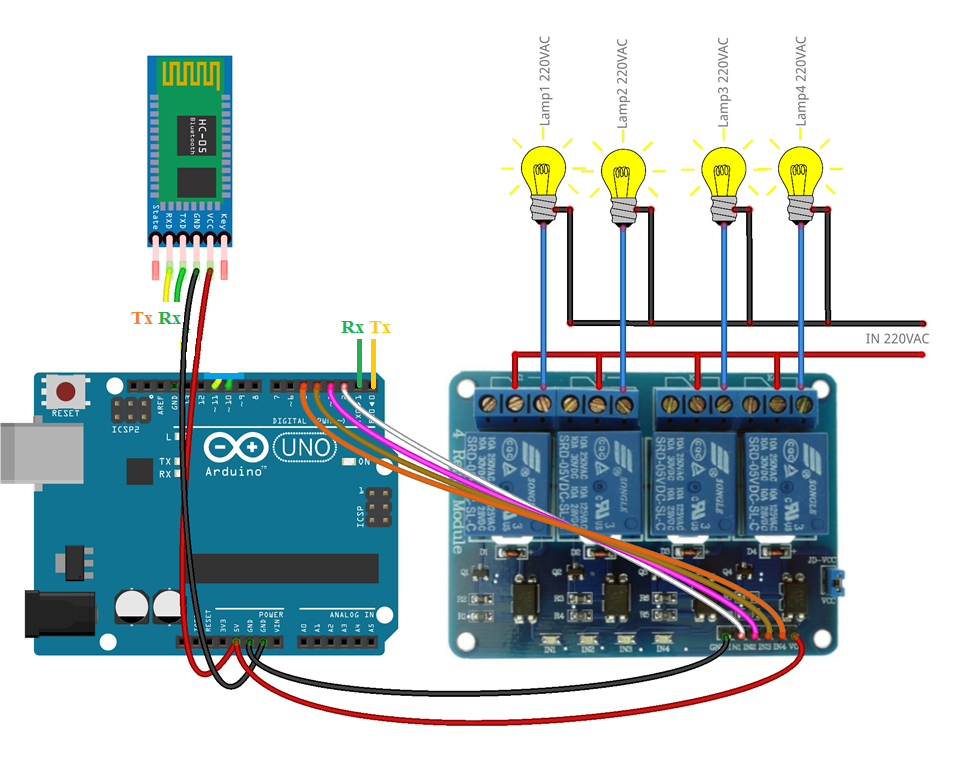

Lắp mạch:

Lập trình:

//#include <SoftwareSerial.h>
//SoftwareSerial BT(11,12); //Define PIN11 & PIN12 as RX and TX pins
int L6A = 2;
int L6B = 3;
int L6C = 4;

int L7A = 5;
int L7B = 6;
int L7C = 7;

char kitu = 'j'; // inicia detenido

void setup() {
//BT.begin(9600);
Serial.begin(9600); // inicia el puerto serial para comunicacion con el Bluetooth
pinMode(L6A, OUTPUT);
pinMode(L6B, OUTPUT);
pinMode(L6C, OUTPUT);

pinMode(L7A, OUTPUT);
pinMode(L7B, OUTPUT);
pinMode(L7C, OUTPUT);
digitalWrite(L6A, HIGH);
digitalWrite(L6B, HIGH);
digitalWrite(L6C, HIGH);
digitalWrite(L7A, HIGH);
digitalWrite(L7B, HIGH);
digitalWrite(L7C, HIGH);
}

void loop() {

if(Serial.available()>0){ // lee el bluetooth y almacena en estado
kitu = Serial.read();
}
/////////////////////////////////
if(kitu=='a'){
  Serial.println(kitu);
digitalWrite(L6A, LOW);
}
if(kitu=='b'){
  Serial.println(kitu);
digitalWrite(L6A, HIGH);
}
if(kitu=='c'){
  Serial.println(kitu);
digitalWrite(L6B, LOW);
}
if(kitu=='d'){
  Serial.println(kitu);
digitalWrite(L6B, HIGH);
}
if(kitu=='e'){
  Serial.println(kitu);
digitalWrite(L6C, LOW);
}
if(kitu=='f'){
  Serial.println(kitu);
digitalWrite(L6C, HIGH);
}
////////////////////////////////////
if(kitu=='g'){
  Serial.println(kitu);
digitalWrite(L7A, LOW);
}
if(kitu=='h'){
  Serial.println(kitu);
digitalWrite(L7A, HIGH);
}
if(kitu=='i'){
  Serial.println(kitu);
digitalWrite(L7B, LOW);
}
if(kitu=='k'){
  Serial.println(kitu);
digitalWrite(L7B, HIGH);
}
if(kitu=='l'){
  Serial.println(kitu);
digitalWrite(L7C, LOW);
}
if(kitu=='m'){
  Serial.println(kitu);
digitalWrite(L7C, HIGH);
}

if (kitu=='0'){
Serial.println(kitu);
digitalWrite(L6A, LOW);
digitalWrite(L6B, LOW);
digitalWrite(L6C, LOW);

digitalWrite(L7A, LOW);
digitalWrite(L7B, LOW);
digitalWrite(L7C, LOW);
}
if (kitu=='j'){
Serial.println(kitu);
digitalWrite(L6A, HIGH);
digitalWrite(L6B, HIGH);
digitalWrite(L6C, HIGH);

digitalWrite(L7A, HIGH);
digitalWrite(L7B, HIGH);
digitalWrite(L7C, HIGH);
}
}

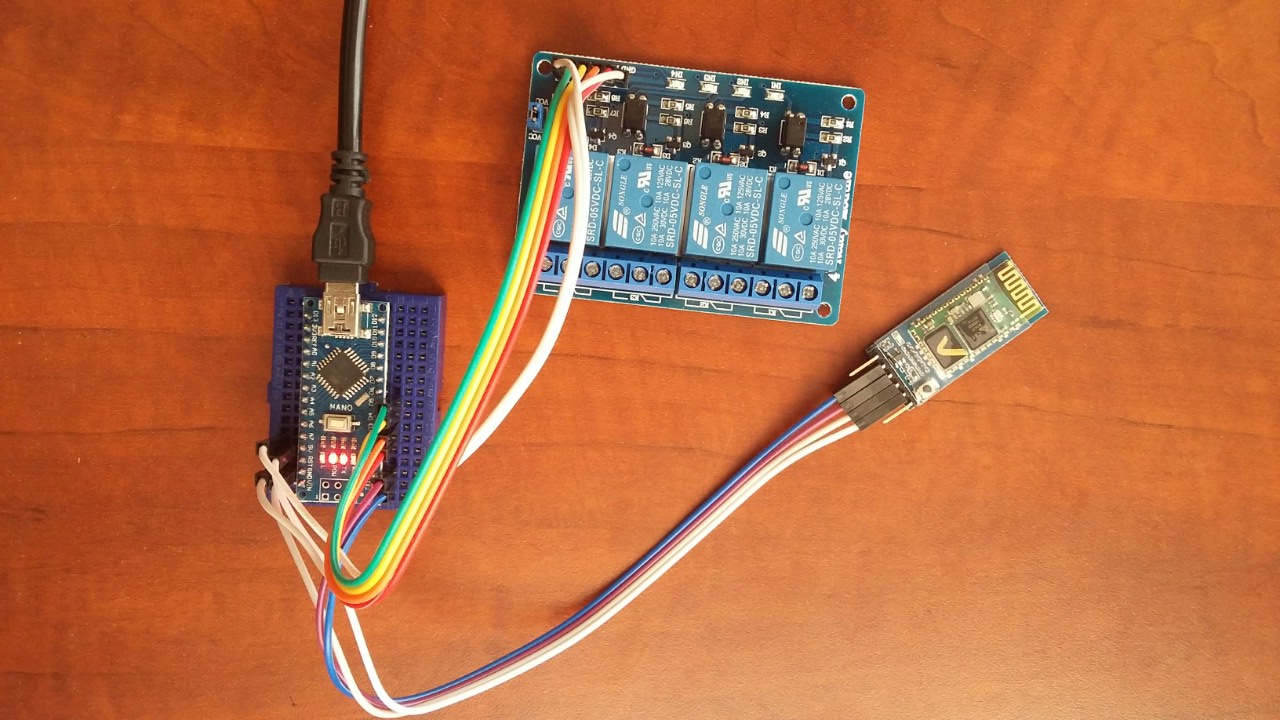

Hình ảnh thực tế:

Chúc các bạn thành công!!!!
