BÀI 10: TỰ LÀM ĐÈN NHẤP NHÁY GIỐNG ĐÈN CẢNH SÁT
Để các bạn hiểu rỏ hơn về cách điều khiển led đơn bằng arduino ta hãy thực hành bài điều khiển đèn led sáng nhấp nháy giống đèn của cảnh sát.

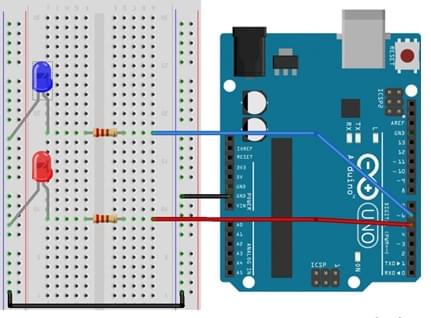

Lắp mạch làm đèn nhấp nháy giống đèn của cảnh sát:
Lắp mạch kết nối 2 led với arduino uno r3 như hình trên
Phần cứng làm đèn nhấp nháy bằng arduino bao gồm:
+ Arduino Uno.
+ 2 điện trở 560 Ohm (hoặc 220 Ohm hoặc 1kOhm)
+ Breadboard.
+ Dây cắm breadboard.
+ 1 đèn LED siêu sáng màu xanh.
+ 1 đèn LED siêu sáng màu đỏ.

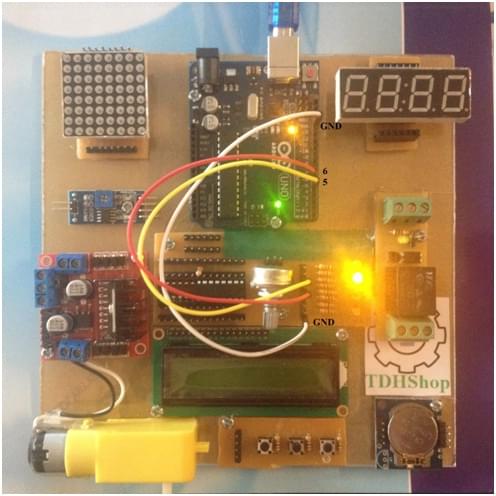

Lắp mạch thực tế trên kit tự học arduino:
Lắp mạch trên bộ tự học arduino
Lập trình điều khiển led nhấp nháy giống đèn cảnh sát bằng arduino:
int ledDelay = 50; // delay trong 50 mili giây (ms)
int redPin = 5;
int bluePin = 6;
void setup() {
pinMode(redPin, OUTPUT); //pinMode đèn đỏ là OUTPUT
pinMode(bluePin, OUTPUT); //pinMode đèn xanh là OUTPUT
}
void loop() {
digitalWrite(redPin, HIGH); // bật đèn đỏ
delay(ledDelay); // đợi 50ms
digitalWrite(redPin, LOW); // tắt đèn đỏ
delay(ledDelay); // đợi 50ms
digitalWrite(redPin, HIGH); // bật đèn đỏ
delay(ledDelay); // đợi 50ms
digitalWrite(redPin, LOW); // tắt đèn đỏ
delay(ledDelay); // đợi 50ms
digitalWrite(redPin, HIGH); // bật đèn đỏ
delay(ledDelay); // đợi 50ms
digitalWrite(redPin, LOW); // tắt đèn đỏ
delay(ledDelay); // đợi 50ms
delay(100); // delay midpoint by 100ms
digitalWrite(bluePin, HIGH); // bật đèn xanh
delay(ledDelay); // đợi 50ms
digitalWrite(bluePin, LOW); // tắt đèn xanh
delay(ledDelay); // đợi 50ms
digitalWrite(bluePin, HIGH); // bật đèn xanh
delay(ledDelay); // đợi 50ms
digitalWrite(bluePin, LOW); // tắt đèn xanh
delay(ledDelay); // đợi 50ms
digitalWrite(bluePin, HIGH); // bật đèn xanh
delay(ledDelay); // đợi 50ms
digitalWrite(bluePin, LOW); // tắt đèn xanh
delay(ledDelay); // đợi 50ms
}
