BÀI 8. ĐIỀU KHIỂN RƠ LE 5VDC LOẠI KÍCH MỨC CAO
Giới thiệu chung về Relay:
Module 1 Relay với opto cách ly nhỏ gọn, có opto và transistor cách ly giúp cho việc sử dụng trở nên an toàn với board mạch chính, mạch được sử dụng để đóng ngắt nguồn điện công suất AC ( quạt hay đèn,…) hoặc DC.
Role 1 kênh ( có 1 role) và 2 kênh ( 2 rơ le) trên thuộc loại kích mức cao.
Tiếp điểm đóng ngắt gồm 3 tiếp điểm NC (thường đóng), NO(thường mở) và COM(chân chung) được cách ly hoàn toàn với board mạch chính.
Ở trạng thái bình thường chưa kích NC sẽ nối với COM, khi có trạng thái kích COM sẽ chuyển sang nối với NO và mất kết nối với NC.
Thông số kĩ thuật:
- Sử dụng điện áp nuôi DC 5V.
- Relay mỗi Relay tiêu thụ dòng khoảng 80mA.
- Điện thế đóng ngắt tối đa: AC250V ~ 10A hoặc DC30V ~ 10A.
- Có đèn báo đóng ngắt trên mỗi Relay.
Phần cứng chuẩn bị:
- Arduino Uno, Nano,…
- Rơ le 1 ( hoặc 2) kênh mức cao.
- Dây cắm test board.

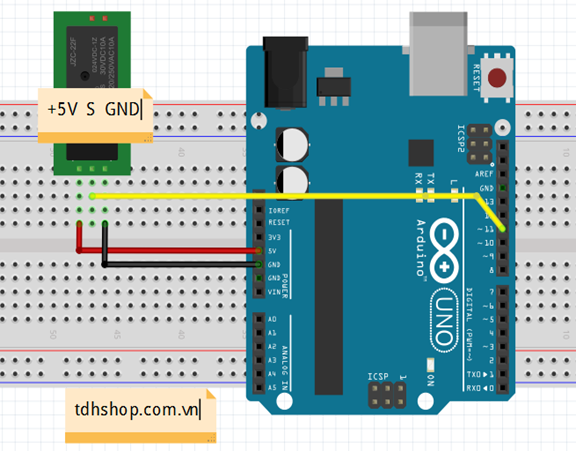

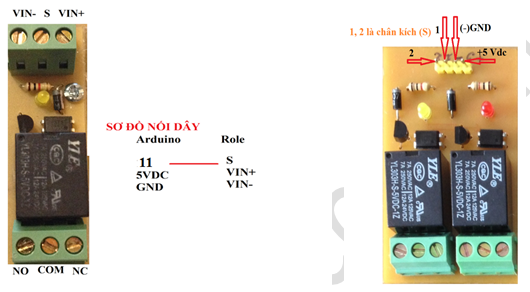

Lắp mạch:
Lập trình:
int role = 11;
void setup() {
pinMode(role, OUTPUT);
}
// đối với những role kích mức cao.
void loop() {
digitalWrite(role, HIGH); // bật role
delay(10000); // bật role trong khoảng 10s
digitalWrite(role, LOW); // tắt role
delay(5000); // tắt role trong khoảng 5s
}
