Điều khiển thiết bị điện bằng webserver
Chuẩn bị phần cứng:
- 1 x ESP8266 V12 hoặc V12E đã tích hợp sẵn mạch nạp ( Trong ví bài viết này tôi sử dụng ESP8266-V12E)
- 1 breadboard.
- 4 Led.
- 4 điện trở 220 Ohm.
Phần mềm :
- Phần mềm Arduino IDE.

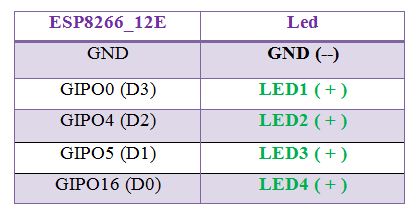

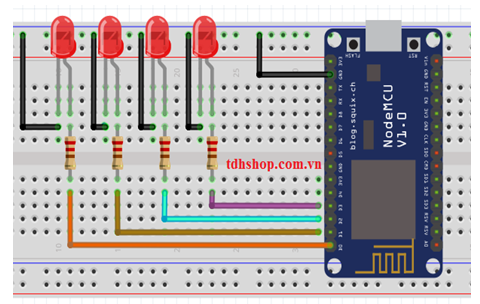

Lắp mạch:
Lập trình:
#include <ESP8266WiFi.h>
const char* ssid = "Truong Phi";
const char* password = "01695304802";
WiFiServer server(80);
void setup() {
Serial.begin(115200);
delay(10);
pinMode(5, OUTPUT);
pinMode(4, OUTPUT);
pinMode(0, OUTPUT);
pinMode(16, OUTPUT);
digitalWrite(5, LOW);
digitalWrite(4, LOW);
digitalWrite(0, LOW);
digitalWrite(16, LOW);
// Connect to WiFi network
Serial.println();
Serial.println();
Serial.print("Connecting to ");
Serial.println(ssid);
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("");
Serial.println("WiFi connected");
// Start the server
server.begin();
Serial.println("Server started");
// Print the IP address
Serial.print("Use this URL to connect: ");
Serial.print("http://");
Serial.print(WiFi.localIP());
Serial.println("/");
}
void loop() {
// Check if a client has connected
WiFiClient client = server.available();
if (!client) {
return;
}
// Wait until the client sends some data
Serial.println("new client");
while(!client.available()){
delay(1);
}
// Read the first line of the request
String request = client.readStringUntil('\r');
Serial.println(request);
client.flush();
// Match the request
if (request.indexOf("/light1on") > 0) {
digitalWrite(5, HIGH);
}
if (request.indexOf("/light1off") >0) {
digitalWrite(5, LOW);
}
if (request.indexOf("/light2on") > 0) {
digitalWrite(4, HIGH);
}
if (request.indexOf("/light2off") >0) {
digitalWrite(4, LOW);
}
if (request.indexOf("/light3on") >0) {
digitalWrite(0, HIGH);
}
if (request.indexOf("/light3off") > 0) {
digitalWrite(0, LOW);
}
if (request.indexOf("/light4on") > 0) {
digitalWrite(16, HIGH);
}
if (request.indexOf("/light4off") > 0) {
digitalWrite(16, LOW);
}
// Set ledPin according to the request
//digitalWrite(ledPin, value);
// Return the response
client.println("HTTP/1.1 200 OK");
client.println("Content-Type: text/html");
client.println(""); // do not forget this one
client.println("<!DOCTYPE HTML>");
client.println("<html>");
client.println("<head>");
client.println("<meta name='apple-mobile-web-app-capable' content='yes' />");
client.println("<meta name='apple-mobile-web-app-status-bar-style' content='black-translucent' />");
client.println("</head>");
client.println("<body bgcolor = \"#f7e6ec\">");
client.println("<hr/><hr>");
client.println("<h4><center> ĐIỀU KHIỂN THIẾT BỊ ĐIỆN BẰNG ESP8266 12E </center></h4>");
client.println("<hr/><hr>");
client.println("<br><br>");
client.println("<br><br>");
client.println("<center>");
client.println("Device 1");
client.println("<a href=\"/light1on\"\"><button>Turn On </button></a>");
client.println("<a href=\"/light1off\"\"><button>Turn Off </button></a><br />");
client.println("</center>");
client.println("<br><br>");
client.println("<center>");
client.println("Device 2");
client.println("<a href=\"/light2on\"\"><button>Turn On </button></a>");
client.println("<a href=\"/light2off\"\"><button>Turn Off </button></a><br />");
client.println("</center>");
client.println("<br><br>");
client.println("<center>");
client.println("Device 3");
client.println("<a href=\"/light3on\"\"><button>Turn On </button></a>");
client.println("<a href=\"/light3off\"\"><button>Turn Off </button></a><br />");
client.println("</center>");
client.println("<br><br>");
client.println("<center>");
client.println("Device 4");
client.println("<a href=\"/light4on\"\"><button>Turn On </button></a>");
client.println("<a href=\"/light4off\"\"><button>Turn Off </button></a><br />");
client.println("</center>");
client.println("<br><br>");
client.println("<center>");
client.println("<table border=\"5\">");
client.println("<tr>");
if (digitalRead(5))
{
client.print("<td>Light 1 is ON</td>");
}
else
{
client.print("<td>Light 1 is OFF</td>");
}
client.println("<br />");
if (digitalRead(4))
{
client.print("<td>Light 2 is ON</td>");
}
else
{
client.print("<td>Light 2 is OFF</td>");
}
client.println("</tr>");
client.println("<tr>");
if (digitalRead(0))
{
client.print("<td>Light 3 is ON</td>");
}
else
{
client.print("<td>Light 3 is OFF</td>");
}
if (digitalRead(16))
{
client.print("<td>Light 4 is ON</td>");
}
else
{
client.print("<td>Light 4 is OFF</td>");
}
client.println("</tr>");
client.println("</table>");
client.println("</center>");
client.println("</html>");
delay(1);
Serial.println("Client disonnected");
Serial.println("");
}

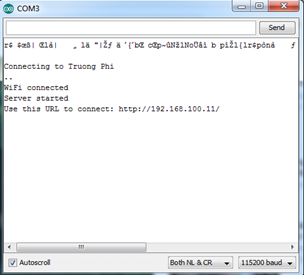

Sau khi upload chương trình thành công ta mở cổng serial monitor lên:
Từ hình trên ta được địa chỉ ip để truy cập webserver để điều khiển thiết bị điện là : 192.168.100.11 địa chỉ sẽ khác đi tùy vào router wifi nữa nhé.

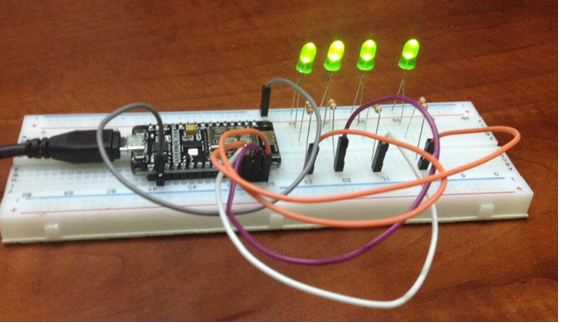

Hình ảnh thực tế:
Ta nhập địa chỉ ip vào trình duyệt và cho ra giao diện giống hình trên.
Hình điều khiển thực tế
