Breadboard là gì?
1. Giới thiệu về breadboard
Khái niệm này cũng không quá khó, nhưng để giúp các bạn mới học đỡ phải tìm kiếm xin viết ngắn lại giúp các bạn mới tiếp cận với Arduino có thể rút ngắn thời gian tìm tòi?
2. Vì sao lại cần breadboard?
Khi làm việc với Arduino, để lắp ráp mạch, sẽ rất bất tiện khi phải hàn linh kiện mà chưa thể biết hàn như vậy có đúng hay không? Việc ra đời mạch cắm thử breadboard có thể giải quyết được vấn đề nêu trên và hơn đó là dễ dàng sử dụng dành cho người mới bắt đầu. Giúp người dùng phát triển các sản phẩm được tạo ra, kết nối linh kiện giữa Mạch Arduino và các linh kiện khác mà không cần phải sử dụng mỏ hàn.
Breadboard
3. Cấu tạo breadboard:
a. Chúng ta thấy điều gì?

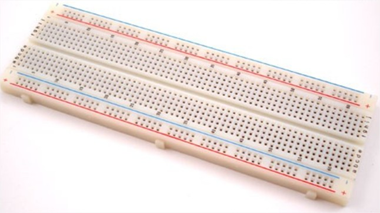

Đầu tiên, mắt chúng ta sẽ thấy là những ô vuông nhỏ. Không cần là dân chuyên nghiệp cũng biết đó là lỗ cắm dây . Kích thước cạnh của nó là 2.54mm (0.1 inch), và chúng cũng cách nhau một khoảng cách tương tự. Tiếp đến là những con số, cũng không cần tinh ý cũng nhận thấy rằng, chúng được viết lên breadboard để ta dễ dàng xác định đươc vị trí của một ô. Ngoài ra, còn 2 thanh đỏ, xanh ở hai bên thể hiện nơi các bạn nên gắn cực âm và cực dương. Lưu ý: breadboard không có sẵn nguồn đâu đó nhé, đó chỉ là 2 thanh đánh dấu để các bạn dễ dàng nhận biết thôi nha.
Breadboard giúp các bạn học arduino dễ dàng hơn
Với breoadboard ở trên, nó có sự đứt quãng giữa các đường xanh, đỏ. Điều đó có ý nghĩa rằng, đoạn xanh / đỏ bên này sẽ không nối với đoạn xanh / đỏ bên kia. Trong khi đó, ở mạch breadboard bên dưới nó lại nối với nhau. Điều đó thể hiện chúng nối tắc với nhau trên mỗi dây đỏ / xanh.
Mạch breadboard nó thể được mở rộng bằng cách kết nối nhiều breadboard lại với nhau thông qua các khớp nối bên hông của breaboard.
b. Ẩn sau lớp nhựa của breadboard:
Bên dưới lớp nhựa đó là những dãy dây điện được mắc nối với nhau theo một quy tắc nhất định và hầu như giống nhau với mọi loại breadboard. Để dùng breadboard bạn phải nắm được quy tắc này.

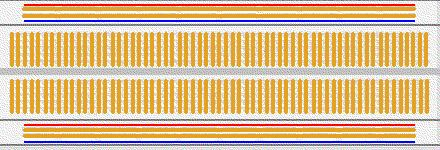

Nhìn vào hình thì chắc hẳn các bạn sẽ có một chút ấn tượng rồi đúng không nào. Bạn đối xứng với mạch breadboard của mình là rõ ngay. Các dòng kẻ ngang, dọc màu cam chính là những đoạn nối tắt trên breaboard đó.
4. Và breadboard mình tự làm trong bộ kit tự học arduino:

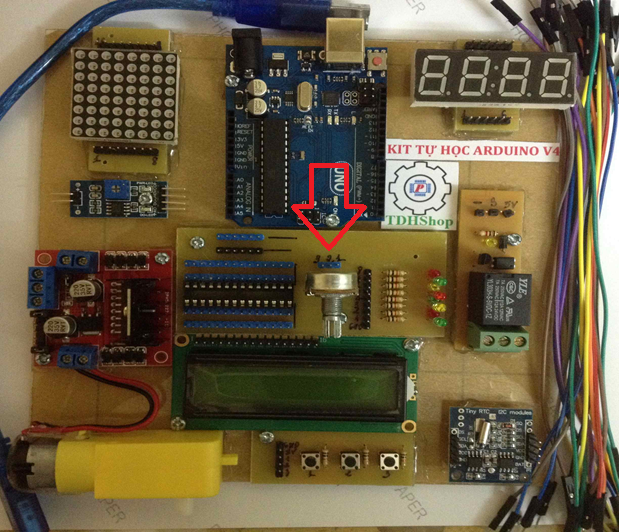

Trên boardtest đã đính sẵn 1 biến trở 10 k và thiết kế sẵn 10 con led giúp các bạn dùng arduino điều khiển led 1 cách dễ dàng hơn.

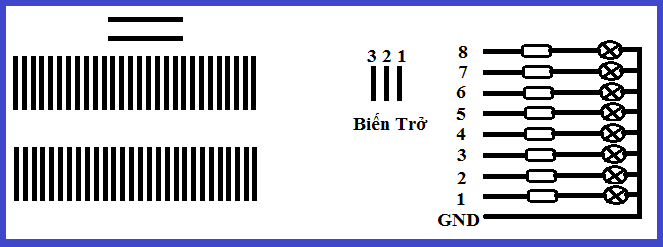

Và đường mạch đằng sau của Boardtest:
Mặt sau của Board test trong kit tự học arduino
