CÁCH SỬ DỤNG BREADBOARD | BREADBOARD GIÚP HỌC ARDUINO DỄ DÀNG HƠN
Khái niệm Breadboard này không quá khó, nhưng để giúp các bạn học và tiếp cận với Arduino dễ dàng, có thể rút ngắn thời gian tìm tòi.

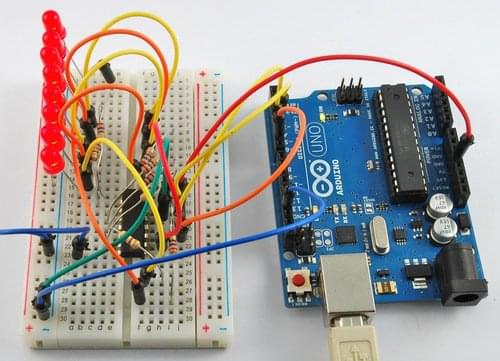

Thực hành lắp mạch breadboard với arduino
Và vì sao khi mới bắt đầu học lập trình với arduino ta cần phải biết về breadboard???
Khi làm việc với Arduino, để lắp ráp mạch, sẽ rất bất tiện khi phải hàn linh kiện mà chưa thể biết hàn như vậy có đúng hay không? có rất nhiều vấn đề bạn cần phải biết làm chúng ta cứ rối lên khi phải phân biệt chân linh kiện khi hàn,..
Ngày nay có thêm một lựa chọn khác cho các bạn là phần mền Fritzing hổ trợ chung ta thực hành nhưng đối với mình trải nghiệm thực tế lại hay hơn, giúp ta hiểu sâu vấn đề hơn,...

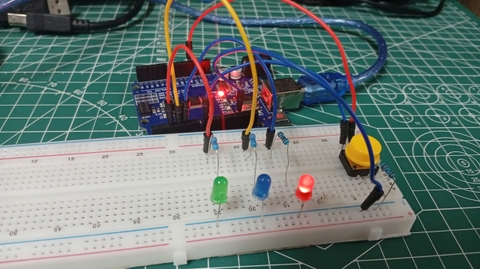

Breadboard hổ trợ thực hành arduino
Trên thị trường có rất nhiều loại mạch Breadboard khác nhau , tùy vào cách sử dụng của mỗi người. Loại thông dụng là Breadboard 400 lỗ cắm (half breadboard) hoặc Breadboard 830 lỗ (breadboard),...

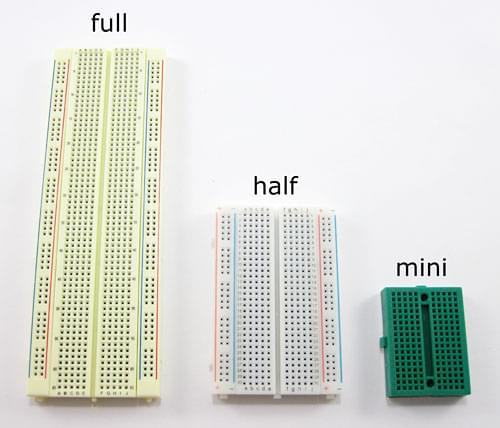

Các loại kích thước của Breadboard

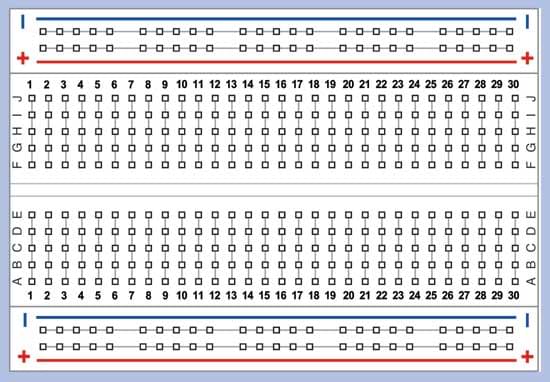

Những chữ số được viết lên breadboard để ta dễ dàng xác định đươc vị trí của một ô. Ngoài ra, còn 2 thanh đỏ, xanh ở hai bên thể hiện nơi các bạn nên gắn cực âm và cực dương.
Các chữ số trên Breadboard
Mạch breadboard nó thể được mở rộng bằng cách kết nối nhiều breadboard lại với nhau thông qua các khớp nối bên hông của breaboard.

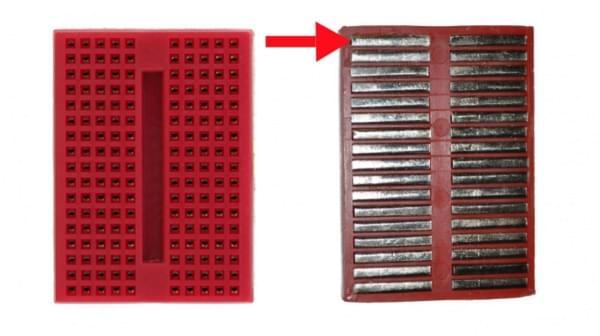

Bên dưới lớp nhựa đó là những dãy dây điện được mắc nối với nhau theo một quy tắc nhất định và hầu như giống nhau với mọi loại breadboard. Chúng ta cần phải nắm rõ nó trong quá trình ta thực hành.
Dãy dây điện được mắc nối với nhau theo một quy tắc nhất định

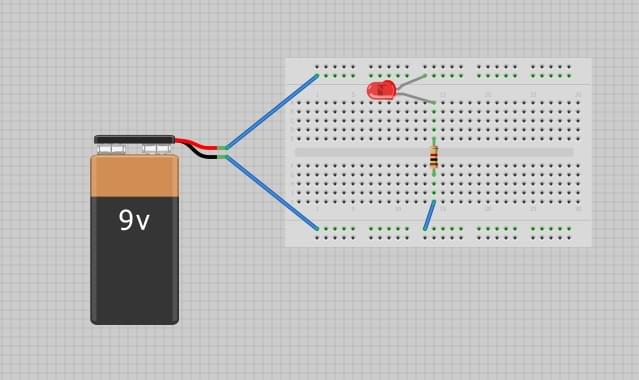

Ví dụ mẫu cách nối dây trên breadboard:

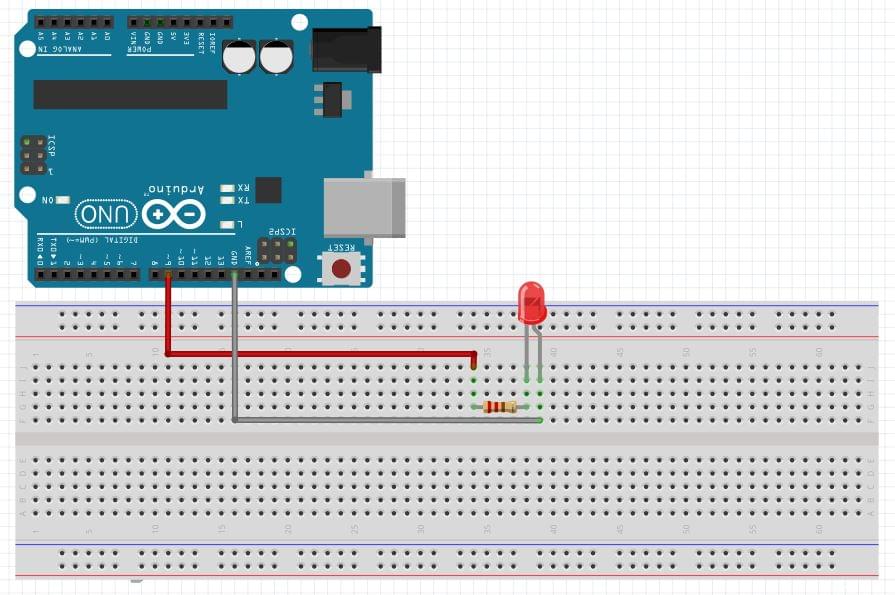

Làm sáng LED với breadboard
Chúc các bạn thành công!!!
