Module Rơ le và cách sử dụng rơ le
Giới thiệu module rơ le:
Rơ-le là một loại linh kiện điện tử thụ động rất hay gặp trong các ứng dụng thực tế. Khi bạn gặp các vấn đề liên quan đến công suất và cần sự ổn định cao, ngoài ra có thể dễ dàng bảo trì, thì rơ-le chính là cái bạn cần tìm.
Relay (rơ-le) là gì ?
Từ rơ-le là từ vay mượn từ tiếng nước ngoài (cụ thể là tiếng Pháp) nên trong từ đó không bao hàm ý nghĩa gì nhiều. Vì vậy, ta sẽ không phân tích rơ-le là gì thông qua tên gọi của nó.
Rơ-le là một công tắc (khóa K). Nhưng khác với công tắc ở một chỗ cơ bản, rơ-le được kích hoạt bằng điện thay vì dùng tay người. Chính vì lẽ đó, rơ-le được dùng làm công tắc điện tử! Vì rơ-le là một công tắc nên nó có 2 trạng thái:đóng và mở. "Khi nào nó đóng? Khi nào nó mở? và làm sao thay đổi được trạng thái của nó?,..." đó chính là những câu hỏi mà chúng ta cần tìm kiếm câu trả lời trong bài viết này.
Các loại rơ-le và cách xác định trạng thái của nó:
Trên thị trường chúng ta có 2 loại module rơ-le: module rơ-le đóng ở mức thấp (nối cực âm vào chân tín hiệu rơ-le sẽ đóng), module rơ-le đóng ở mức cao (nối cực dương vào chân tín hiệu rơ-le sẽ đóng). Nếu sơ sánh giữa 2 module rơ-le có cùng thông số kỹ thuật thì hầu hết mọi kinh kiện của nó đều giống nhau, chỉ khác nhau ở chỗ cái transistor của mỗi module. Chính vì cái transistor này nên mới sinh ra 2 loại module rơ-le này đấy (có 2 loại transistor là NPN - kích ở mức cao, và PNP - kích ở mức thấp).

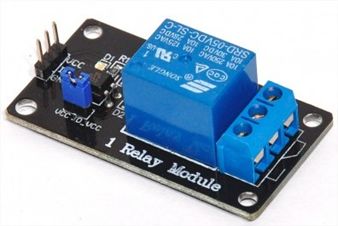

Rơ le kích mức thấp
Thông số của một module relay:
Một module rơ-le được tạo nên bởi 2 linh kiện thụ động cơ bản là rơ-le và transistor, nên module rơ-le có những thông số của chúng. Nói như thế thật phức tạp, nên mình có cách khác và sẽ liệt kê ngay cho bạn ở dưới đây.
- Hiệu điện thế kích tối ưu
- Cái này bạn phải hỏi người bán và người bán sẽ đáp ứng đúng loại phù hợp với bạn. Ngoài ra bạn có thể xem ảnh dưới (mục số 5)
- Chẳng hạn, bạn cần một module relay sẽ làm nhiệm vụ bật tắt một bóng đèn (220V) khi trời tối từ cảm biến ánh sáng hoạt động ở mức 5-12V thì bạn bảo họ bán loại module relay 5V (5 volt) hoặc module relay 12V (12 volt) kích ở mức ca.
- Các mức hiệu điện thế tối đa và cường độ dòng điện tối đa của đồ dùng điện khi nối vào module rơ-le:
+ 10A - 250VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 250V (AC) là 10A.
+ 10A - 30VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 30V (DC) là 10A.
+10A - 125VAC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 125V (AC) là 10A.
+10A - 28VDC: Cường độ dòng điện tối đa qua các tiếp điểm của rơ-le với hiệu điện thế <= 28V (DC) là 10A.
+ SRD-05VDC-SL-C: Hiện điện thế kích tối ưu là 5V.

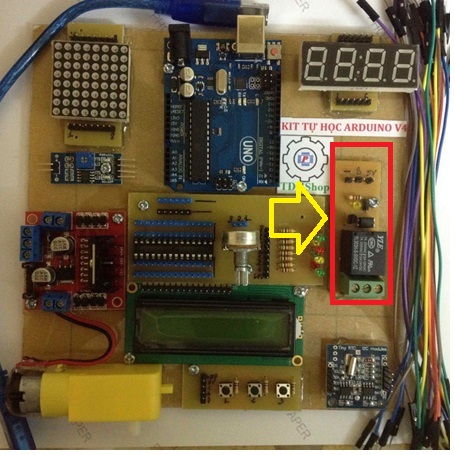

Trong bộ tự học arduino sử dụng module role kích mức cao:
