BÀI 6. THAY ĐỔI ĐỘ SÁNG CỦA LED
Hôm nay chúng sẽ tìm hiểu cách sử dụng các chân digital để xuất giá trị analog và ứng dụng chúng trong việc làm thay đổi độ sáng của đèn (làm mờ đèn).
-
Phần cứng chuẩn bị:
- + Arduino Uno, nano,…
- + Breadboard.
- + Dây cắm breadboard.
- + 1 điện trở (hoặc 220 Ohm hoặc 1kOhm).
- + 1 đèn LED đơn.
-

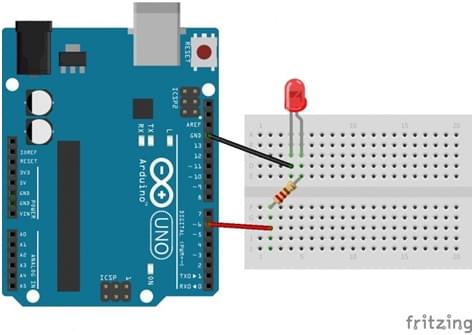

Lắp mạch
Thay đổi độ sáng đèn LED bằng arduino

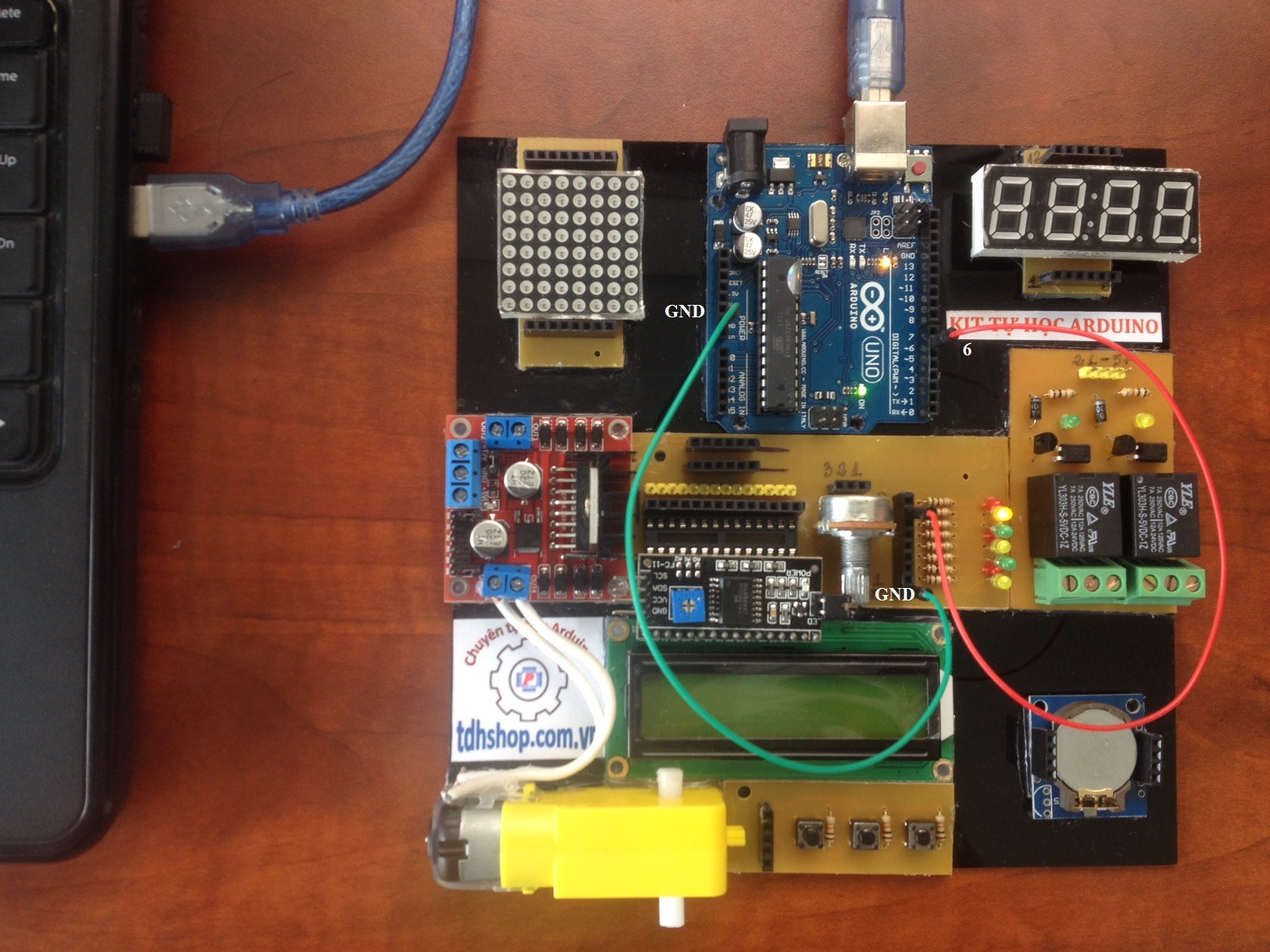

Hình trên là bộ tự học arduino
Code điều khiển thay đổi độ sáng đèn LED.
Lưu ý những chân digital có dấu ~ phía trước và những chân analog mới hỗ trợ analogWrite.
int led = 6; // cổng digital mà LED được nối vào
int brightness = 0; // mặc định độ sáng của đèn
int fadeAmount = 5; // mỗi lần thay đổi độ sáng thì thay đổi với giá trị là bao nhiêu
void setup() {
pinMode(led, OUTPUT); // pinMode đèn led là OUTPUT
}
void loop() {
analogWrite(led, brightness); //xuất giá trị độ sáng đèn LED
brightness = brightness + fadeAmount; // thay đổi giá trị là đèn LED
// Đoạn code này có nghĩa nếu độ sáng == 0 hoặc bằng == 255 thì sẽ đổi chiều của biến thay đổi độ sáng. Ví dụ, nếu đèn từ sáng yếu --> sáng mạnh thì fadeAmount dương. Còn nếu đèn sáng mạnh --> sáng yếu thì fadeAmmount lúc này sẽ có giá trị âm
if (brightness == 0 || brightness == 255) {
fadeAmount = -fadeAmount ;
}
delay(30); //đợi 30 mili giây để thấy sự thay đổi của đèn
}
CHÚC CÁC BẠN THÀNH CÔNG!!!
Các bạn có thể tham khảo thêm eBooks Lập Trình Arduino Từ A đến Z dành cho người mới bắt đầu, sẽ giúp các bạn học lập trình Arduino dễ dàng hơn.
